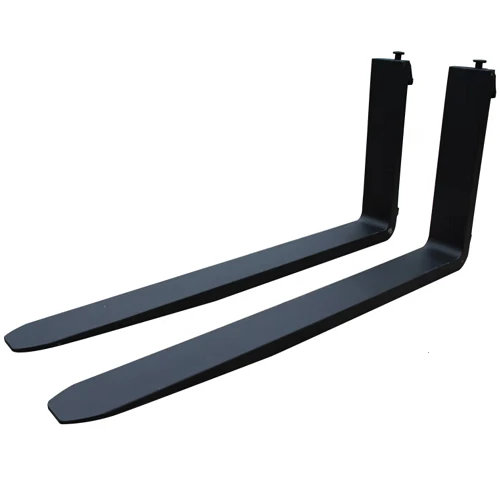

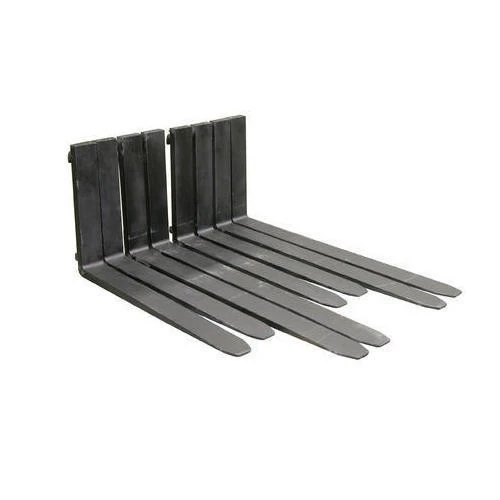

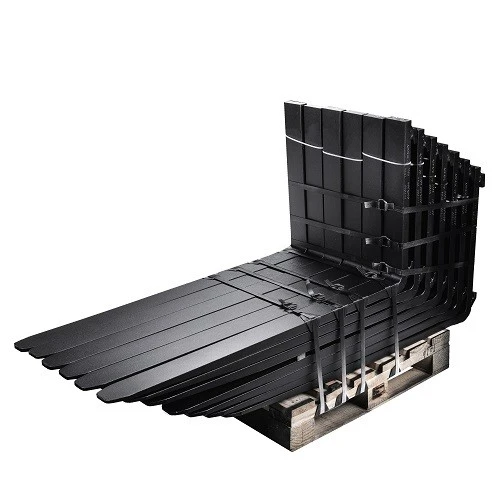

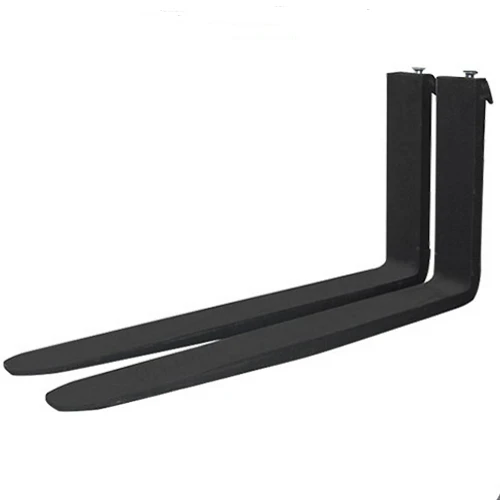

200x60x1800 vidlice namontované na hriadeli

Hmotnosť jednej vidlice s rozmermi 200x60x1800-namontovanej na hriadeli je 219 kg. Prierez je 200 mm široký, 60 mm hrubý a 1,8 metra dlhý. Do vnútorného otvoru puzdra hriadeľa je spracované 30- trojuholníkové drážkovanie, ktoré je presne vybrúsené s vonkajším drážkovaním na hriadeli upevnenia vysokozdvižného vozíka. Rušenie je 0,04 až 0,06 mm. Krútiaci moment a axiálna sila sa prenášajú cez stranu drážkovania bez akýchkoľvek poistných matíc alebo klinov, čím sa úplne eliminuje uvoľňovanie vibrácií. Povrch vidlice je upravený kombináciou iónovej nitridácie a nízkoteplotnej sírenia. Na povrchu sa vytvorí tvrdená vrstva Fe2N s hrúbkou 0,2 mm a pevný mazací film FeS. Tvrdosť je až 900 HV a koeficient trenia je nižší ako 0,06. Pri zatláčaní horúceho oceľového predvalku nie je ľahké priľnúť k oxidovej stupnici.





Predná hrana špičky vidlice je pokrytá superzliatinou na báze kobaltu-a pracovná teplota môže dosiahnuť 850 stupňov. S núteným vzduchovým-kanálom chladiaceho vzduchu ho možno vložiť priamo do výkovku práve z pece na prenos tepla. Koniec hriadeľového puzdra je integrovaný s mechanickým indikátorom opotrebovania drážky. Keď vôľa drážky presiahne 0,2 mm, indikačná sonda vyčnieva z koncovej plochy, čo vyzve vidlicu na výmenu. QR kód vychýlenia-zaťaženia každej vidlice je vyrytý laserom-na vnútornej strane nohy vidlice. Naskenujte ho pomocou mobilného telefónu a skontrolujte hodnotu bezpečného zaťaženia zodpovedajúcu akejkoľvek hĺbke vloženia.





Povrch je potiahnutý keramickou hliníkovou práškovou-farbou odolnou voči teplu, strieborno-šedá, aby odrážala tepelné žiarenie. Pred opustením továrne sa vykonajú testy drvenia drážky a tepelného šoku pri 1,4-násobku menovitého zaťaženia. Vidlica je prispôsobená systému uchytenia hriadeľa na úrovni 4A-. Počas inštalácie jednoducho zatlačte vidlicu do drážky konca hriadeľa až na doraz. Na pomoc pri demontáži a vysúvaní použite hydraulický sťahovák. Jednotková hmotnosť 219 kg je zladená s kovanými oceľovými zdvíhacími okami na oboch koncoch puzdra hriadeľa, ktoré môže vymeniť jedna osoba pomocou vyvažovacieho žeriavu. Špeciálne sa používa na vykladanie lisu na kovanie za tepla, podávanie polotovarov za tepla a výrobné linky na kovanie vysokoteplotných zliatin.
